屋根勾配伸び率表
尺貫法勾配 分数勾配 伸び率 隅棟水平 隅棟流れ
1寸5分 1.5/10 1.011 1.422 1.406
2寸 2.0/10 1.020 1.428 1.401
2寸5分 2.5/10 1.031 1.436 1.393
3寸 3.0/10 1.044 1.446 1.385
3寸5分 3.5/10 1.059 1.457 1.375
4寸 4.0/10 1.077 1.470 1.365
4寸5分 4.5/10 1.097 1.484 1.353
5寸 5.0/10 1.118 1.500 1.342
5寸5分 5.5/10 1.141 1.517 1.330
6寸 6.0/10 1.166 1.536 1.317
6寸5分 6.5/10 1.193 1.566 1.305
7寸 7.0/10 1.221 1.578 1.293
7寸5分 7.5/10 1.250 1.601 1.281
8寸 8.0/10 1.281 1.625 1.269
8寸5分 8.5/10 1.312 1.650 1.257
9寸 9.0/10 1.345 1.676 1.246
9寸5分 9.5/10 1.379 1.704 1.235
矩勾配 10.0/10 1.414 1.732 1.225
9寸返し 11.0/10 1.487 1.792 1.205
8寸返し 12.0/10 1.562 1.855 1.187
5寸(5.0/10)勾配の伸び率:
勾配伸び率:水平長さに対して:1.118
隅棟伸び率:水平長さに対して:1.500
     :流れ長さに対して:1.342
底辺と高さから角度と斜辺を計算(CASIO)

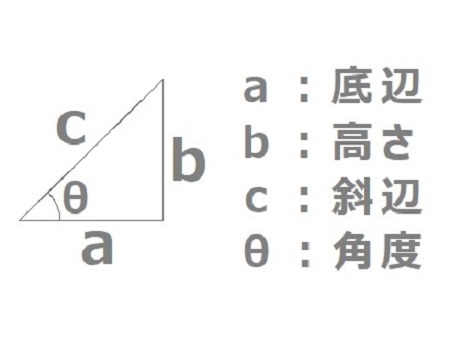

勾配伸び率=斜辺/底辺=c/a
建物の屋根に勾配がある場合、水平距離と勾配が解れば、屋根の高さと斜辺が容易に割り出せる。
尺貫法勾配の範囲内であれば、関数計算することなく、高さと斜辺が計算できる。屋根勾配確認定規が必要?
水平距離:15m、勾配:5/10=0.5...この場合の屋根部分の高さは、15×0.5=7.5mになる。
斜辺の長さは、15×1.118(勾配伸び率)=16.77m...
この1.118の比率は、5/10の図を描き斜辺の寸法を測り、斜辺を底辺で割った割合(四捨五入):勾配伸び率
斜辺の長さ÷底辺の長さの比率...ご利用の際は、計算確認されて下さい。
メニュー 伸び率図 屋根実面積 高さ計算

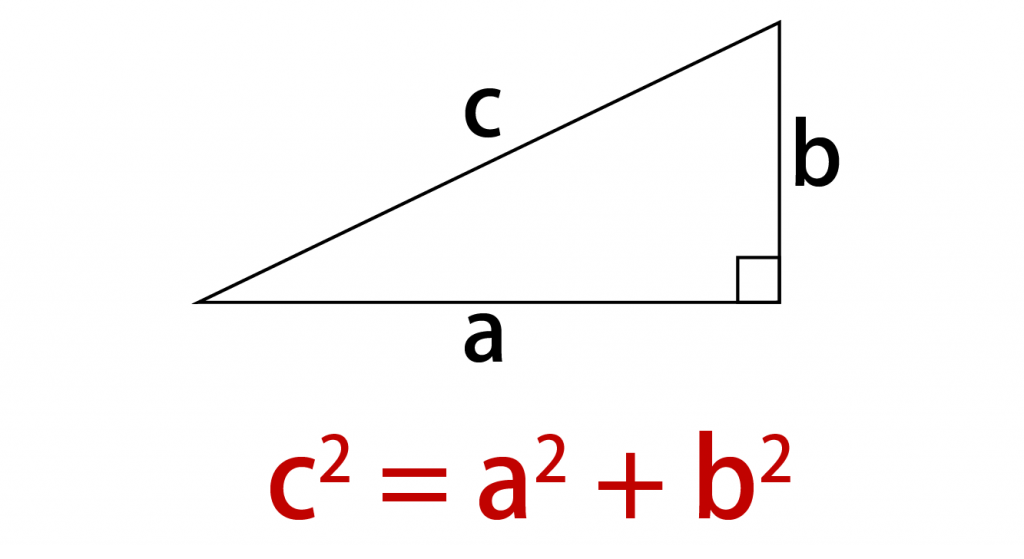

屋根勾配伸び率は、上図の様に底辺の長さ(a)に対する斜辺の長さ(c)の比率を算出したものです。


屋根実面積を出す場合の勾配伸び率は


斜辺の長さ(c)÷底辺の長さ(a)の比率


4.5寸勾配の屋根勾配伸び率は


1,097÷1,000=1.097 になります。

メニュー 伸び率図 屋根実面積 高さ計算
屋根実面積
屋根実面積=屋根投影平面積×勾配伸び率
平面積 150.000 m2、5寸勾配伸び率 1.118 :
屋根実面積:150.000 × 1.118=167.700 m2
屋根面積計算

屋根投影平面積=建築面積+軒出面積
建築面積:屋根伏せがある建築(延べ)面積
軒出面積:建築面積より突出している屋根部分

  • ● 作図 〇 MENU 〇 求積 〇 出力
    求積図 ⇒ 矩形コマンド□BOXで作図
  • ● 作図 〇 MENU 〇 求積 〇 出力
    求積表図形読込
  • 〇 作図 ● MENU 〇 求積 〇 出力
    外部変形選択(2桁・3桁・4桁計算)
  • 〇 作図 〇 MENU ● 求積 〇 出力
    求積範囲指定
  • 〇 作図 〇 MENU ● 求積 〇 出力
    求積範囲確定
  • 〇 作図 〇 MENU ● 求積 〇 出力
    数値書き込み位置指示
  • 〇 作図 〇 MENU ● 求積 〇 出力
    初期番号指定( 無指定:A )
  • 〇 作図 〇 MENU 〇 求積 ● 出力
    求積表に計算出力(2桁計算)
  • ● 作図 〇 MENU 〇 求積 〇 出力
    1F・2F ⇒ 矩形コマンド□BOXで作図
  • ● 作図 〇 MENU 〇 求積 〇 出力
    1F求積表図形読込
  • ● 作図 〇 MENU 〇 求積 〇 出力
    2F求積表図形読込
  • 〇 作図 〇 MENU 〇 求積 ● 出力
    求積表に計算出力(2桁計算)

求積の流れ Lightbox Slide

メニュー 伸び率図 屋根実面積 高さ計算
垂直高さ(H)=測定幅(W)×少数勾配
W=8.0m、少数勾配= 0.50 の高さ:H
垂直高さ(H)=8.0 x 0.50 = 4.0m
尺貫法勾配 分数勾配 少数勾配
4寸 4.0/10 0.40
4寸5分 4.5/10 0.45
5寸 5.0/10 0.50
