  • 建築面積計算 - 【M2】2桁計算
    ● 作図 〇 MENU 〇 求積 〇 出力
  • 建築面積計算 -【M2】2桁計算
    ● 作図 〇 MENU 〇 求積 〇 出力
  • 建築面積計算 -【M2】2桁計算
    〇 作図 ● MENU 〇 求積 〇 出力
  • 建築面積計算 -【M2】2桁計算
    〇 作図 〇 MENU ● 求積 〇 出力
  • 建築面積計算 -【M2】2桁計算
    〇 作図 〇 MENU ● 求積 〇 出力
  • 建築面積計算 -【M2】2桁計算
    〇 作図 〇 MENU ● 求積 〇 出力
  • 建築面積計算 -【M2】2桁計算
    〇 作図 〇 MENU ● 求積 〇 出力
  • 建築面積計算 -【M2】2桁計算
    〇 作図 〇 MENU 〇 求積 ● 出力
  • 建築面積計算 -【M2】2桁計算 2階建て
    ● 作図 〇 MENU 〇 求積 〇 出力
  • 建築面積計算 -【M2】2桁計算 2階建て
    ● 作図 〇 MENU 〇 求積 〇 出力
  • 建築面積計算 -【M2】2桁計算 2階建て
    ● 作図 〇 MENU 〇 求積 〇 出力
  • 建築面積計算 -【M2】2桁計算 2階建て
    〇 作図 〇 MENU 〇 求積 ● 出力

外部変形・外変メニューが動く迄の設定手順準備中です
【注意】求積図は必ず矩形コマンド【□】(B)で作図





求積① 求積② 図形① 図形② 図形③ VIDEO
建築面積計算の流れ LIGHTBOXスライド解説
JWGKS144(外部リンク)
2003年頃から利用させて頂いてます。
作者【土器手 茂様】に感謝! 数式計算(JWGKS144)Windows 10 64bit動作確認済
入手先:Vector JW_WIN 外部変形 数式計算 Ver 1.44
JW_WIN 図面中の数式文字列を計算して、その答えを書き込む。 JW_WIN の外部変形コマンドとして、図面中に書かれた数式を計算して、その答えを図面中に書き込むプログラムです。
面積計算
面積計算
:COMENT
建築面積計算で符号:①,寸法:0.000で計算される。
(計算式:小数点3位以下四捨五入)
☆注意:求積図は必ず【□】(B)で作図すること。

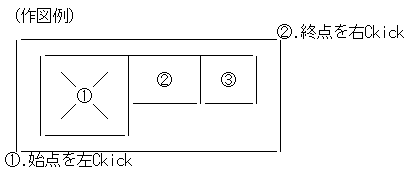

①→②で範囲指定したら、求積図枠の+点に右クリックする。
2Fがある場合は、同じように作業をするが、
求積№は、初期番号指定で続きの番号を入力する。

:END
