- KS バーチカル測傾器 製品ラインナップ
-
VCS(測傾器:0.50m) VC1(測傾器:1.00m) VC2 測傾器:1.15m パーツ 錘、バーニヤ、固定ネジ、糸 傾斜角度換算表 傾斜測定凡例図 製品ラインナップ ご注文はこちら - お問い合わせ(電話・メール)
-
販売代理店 株式会社アジアポケット 営業時間
9:00~17:00電話:0946-42-0882 お問い合わせ(メール) カタログ PDF(FAXご注文シート) 更新日 UPDATE
画像 Click タップ 拡大表示
メニュー | 製品情報 | 測定凡例 | 各部名称 |
VCS | VC1 | VC2 | パーツ |

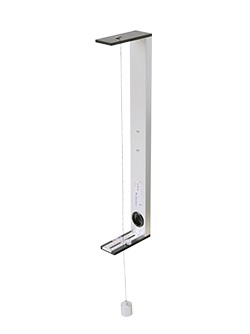

バーチカル測傾器 VCS 製品仕様 | |
1本:¥38,940 (税込) VERTICAL SHORT バーチカル(垂直)下げ振り式傾斜計 測傾器:50cm、重さ約1.0kg 測定精度:±0.2mm / 500mm 測定範囲:垂直±40mm/水平40mm |
|
ご注文はこちら |
VCS 専用ケース 1本:¥7,700 (税込) 測傾器:50cm用 ソフトケース、重さ:約0.25kg ナイロン製(420PVC) |
|||
ご注文はこちら |
測傾器は、測定対象物に当てる「測定板」が固定の為、より「精度が安定している傾斜計」です |
事前・中間・事後調査|工損調査・家屋調査などの「測定誤差でお悩みの方」にもお勧めの1本です! |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
VCS | VC1 | VC2 | パーツ |

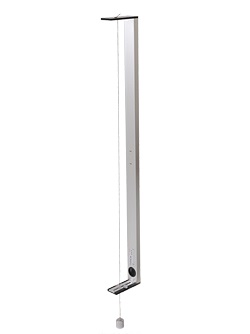

バーチカル測傾器 VC1 製品仕様 | |||
1本:¥39,380 (税込) VERTICAL 1 バーチカル(垂直)下げ振り式傾斜計 測傾器:1.00m、重さ:約1.5kg 測定精度:±0.2mm / 1,000mm 測定範囲:垂直±40mm/水平40mm |
|||
ご注文はこちら |
1本:¥8,140 (税込) 測傾器:1.10m用 ソフトケース、重さ:約0.40kg ナイロン製(420PVC) |
|||
ご注文はこちら |
測傾器は、測定対象物に当てる「測定板」が固定の為、より「精度が安定している傾斜計」です | |||
事前・中間・事後調査|工損調査・家屋調査などの「測定誤差でお悩みの方」にもお勧めの1本です! |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
VCS | VC1 | VC2 | パーツ |

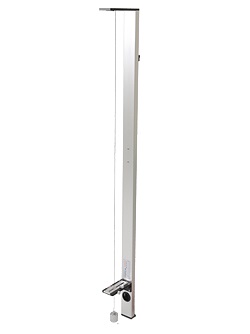

バーチカル測傾器 VC2 製品仕様 | |||
1本:¥47,300 (税込) VERTICAL 2 バーチカル(垂直)下げ振り式傾斜計 測傾器:1.15m、重さ約1.8kg 測定精度:±0.2mm / 1,000mm 測定範囲:垂直±40mm/水平上がり20mm |
|||
ご注文はこちら | |||
1本:¥8,580 (税込) 測傾器:1.15m用 ソフトケース、重さ:約0.45kg ナイロン製(420PVC) |
|||
ご注文はこちら |
測傾器は、測定対象物に当てる「測定板」が固定の為、より「精度が安定している傾斜計」です | |||
事前・中間・事後調査|工損調査・家屋調査などの「測定誤差でお悩みの方」にもお勧めの1本です! |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
錘セット | バーニヤ | 固定ネジ | 測傾器糸 |
オモリ(錘)セット | |
重さ約155g | |
マグネット式 | |
¥3,300(税込) | |
VCS/VC1/VC2 | |
マグネット脱着式 旧製品(ねじ込み式)にも対応します。 |
|
ご注文はこちら |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
錘セット | バーニヤ | 固定ネジ | 測傾器糸 |
アクリルバーニヤ(1個) | |
目盛盤ガイド | |
透明アクリル板 | |
¥990(税込) | |
VCS/VC1/VC2 | |
ご注文はこちら |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
錘セット | バーニヤ | 固定ネジ | 測傾器糸 |
VC2用 0値固定ネジ(1個) | |
VC2用 | |
¥1,650(税込) | |
0値固定ネジ | |
固定・可動 | |
ご注文はこちら | |
水平傾斜では緩めて可動にし、垂直傾斜のときに固定する仕組みです。 |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
錘セット | バーニヤ | 固定ネジ | 測傾器糸 |
測傾器用糸(1本) | |
長さ約120cm | |
¥220(税込) | |
測傾器用糸 | |
VCS/VC1/VC2 | |
ご注文はこちら |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
VCS/VC1 | VC2 | 特徴・性能 |
VCS/VC1 柱・床・外構 傾斜測定イメージ図 |
---|
用途 |
---|
1.建物の柱傾斜測定・敷居(床)傾斜測定 2.震災・埋立地陥没・地盤沈下等による傾斜測定 3.コンクリート擁壁・ブロック塀等の傾斜測定 4.その他構造物の傾斜測定 5.VC2柱傾斜の測定は、VC1の機能もあります。 |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
VCS/VC1 | VC2 | 特徴・性能 |
VC2 柱・床 傾斜測定イメージ図 |
---|
測定基準 |
---|
1.柱の傾斜の測定位置は、床(敷居)から1メートルの高さの点とし、直交する2方向について行うものとする。 2.敷居の傾斜の測定位置は、柱から1メートル離れた点とする。 3.測定の単位は、ミリメートルとする。 |
測傾器VC2 |
考案者:株式会社アジアポケット 吉郷 悟 製造者:株式会社関東測機社 |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
VCS/VC1 | VC2 | 特徴・性能 |
VC2 | VCS | VC1 |
特徴(VC2) |
---|
1.現場から生まれた傾斜計です。 2.本体を当てるだけ ワンタッチOK。 3.特殊機構で一瞬のうちに計れる傾斜計です。 4.水平器・垂直器としても便利さ抜群。 5.軽量(1.85kg)、コンパクトで持ち運びも便利。 6.雇用・能力開発機構の教材「住宅の性能評価」で採用。 |
性能(VC2) |
---|
1.測定範囲は垂直±40mm・水平上り20mm、下り14mm、測定長さは1,000mm。 2.垂直の測定は下げ振りと水糸による自然の法則の測定による。 3.水平の測定(床傾斜等)は気泡管と目盛盤を使用して測定する。 4.測定点の面積が大きく安定している為、測定誤差が殆ど無い。 |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
測傾器 測定部 | 測傾器 本体 | ダイヤルセット |
測傾器 測定部 各部名称図 | ||
画像 Click タップ 拡大表示 | ||
---|---|---|
VC2 | 気泡管 | VCS / VC1 |
(1) オモリセット | (2) アクリルバーニヤ |
(3) 0値固定ネジ(VC2) | (4) 測傾器用糸 |
(5) ラックピニオンダイヤルセット | |
(6) 目盛盤 | (7) 糸止めネジ |
(8) オモリ収納部 |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
測傾器 測定部 | 測傾器 本体 | ダイヤルセット |
測傾器 本体 各部名称図 | ||
VCS(50cm) | VC1(1.00m) | VC2(1.15m) |
---|---|---|
(a) 天板 | (b) 目盛板 | (c) 気泡管 |
(d) 錘収納部 | (e) アルミ支柱 | (f) オモリ |
メニュー | 製品情報 | 測定凡例 | 各部名称 |
測傾器 測定部 | 測傾器 本体 | ダイヤルセット |
ラックピニオンダイヤルセット | |
画像 Click タップ 拡大表示 | |
---|---|
VC2 | VCS/VC1 |
ラックピニオンダイヤルセットは、VCS/VC1の構造とVC2の構造は異なります。 | |
部品は基本的に販売しておりません。精度保証が必要ない場合はご相談下さい。 |
ダイヤルセットの動き | |||
