ALFA ロープ式水位計 製品ラインナップ-
TYPE1 ブザー音
TYPE2 ブザー音、赤色LED
TYPE3 ブザー音、赤色LED、デジタル温度計
TYPE4 ブザー音
製品情報 パーツ Q＆A ご注文 - お問い合わせ（電話・メール）
-
販売代理店 株式会社アジアポケット 営業時間
9:00～17:00電話：0946-42-0882 お問い合わせ（メール） カタログ PDF（FAXご注文シート） 更新日 UPDATE
画像 Click タップ 拡大表示
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| TYPE1 | TYPE2 | TYPE3 | TYPE4 | パーツ |
| ALFA ロープ式水位計 TYPE1 製品仕様 | |||
 |

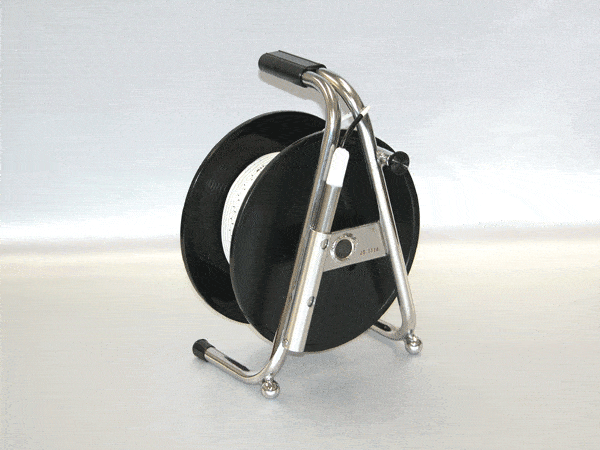

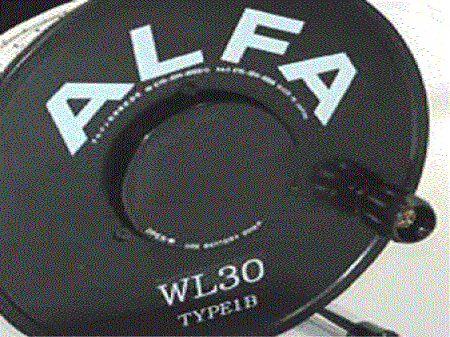

TYPE1（送料無料） 水位をブザー音で知らせる 006Pアルカリ乾電池9V 30m 50m 100m ロープ直径φ約4.0mm ABS樹脂製リールケース |
||
|---|---|---|---|

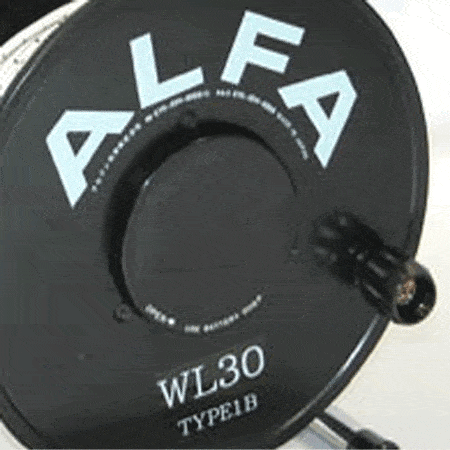

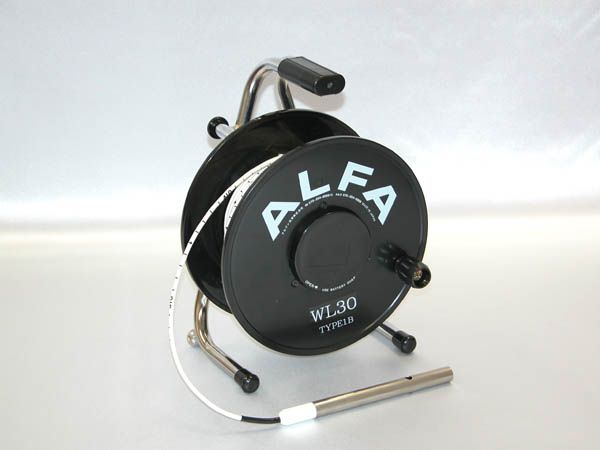

| 正面 | 側面 | 背面 | パネル |
|---|---|---|---|
 |
 |
 |
|
| 幅 190mm | 奥行 150mm | 高さ 260mm | 重さ 1.5kg |
| ALFA JP ロープ仕様 (丸型、ステンレスワイヤー入、耐荷重約15kg、継ぎ目なし、最小目盛:1cm) | |||
| ※150m以上のロープ規格につきましては、別途ご注文頂けます。（金属製リールケース仕様） | |||
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| TYPE1 | TYPE2 | TYPE3 | TYPE4 | パーツ |
| ALFA ロープ式水位計 TYPE2 製品仕様 | |||
 |
TYPE2（送料無料） 水位をブザー音・赤色LED点灯で知らせるタイプ ブザー音「ON/OFF」スイッチ 006Pアルカリ乾電池9V 30m 50m 100m ロープ直径φ約4.0mm ABS樹脂製リールケース |
||
|---|---|---|---|

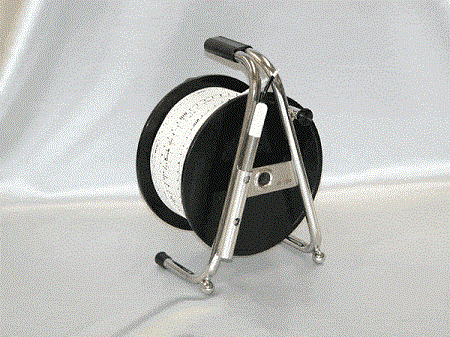

| 正面 | 側面 | 背面 | パネル |
|---|---|---|---|
 |
 |
 |
|
| 幅 190mm | 奥行 170mm | 高さ 260mm | 重さ 2.6kg |
|
ALFA.JPロープ仕様：丸型、ステンレスワイヤー入、耐荷重約15kg、継ぎ目なし、最小目盛:1cm ※150m以上のロープ規格につきましては、別途ご注文頂けます。（金属製リールケース仕様） |
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| TYPE1 | TYPE2 | TYPE3 | TYPE4 | パーツ |
| ALFA ロープ式水位計 TYPE3 製品仕様 | |||
 |
TYPE3（送料無料） 水位をブザー音・赤色LED点灯、水温をデジタル温度計表示 ブザー音「ON/OFF」スイッチ 006Pアルカリ乾電池9V LR44ボタン電池1.5V 30m 50m 100m ロープ直径φ約4.0mm ABS樹脂製リールケース |
||
|---|---|---|---|
|
測定範囲 ⇒ 0℃～＋100℃(表示は99.9℃まで) 測定精度 ⇒ 分解能:1.0℃、精度:±1.0～2.0℃ |
|||

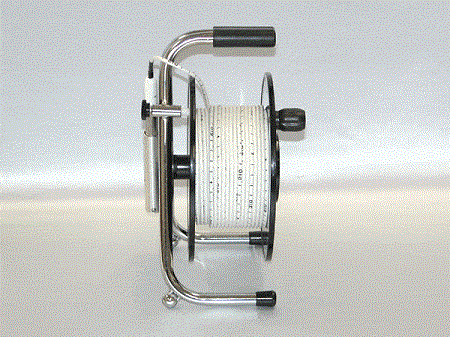

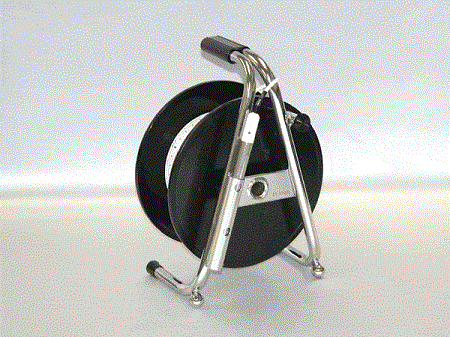

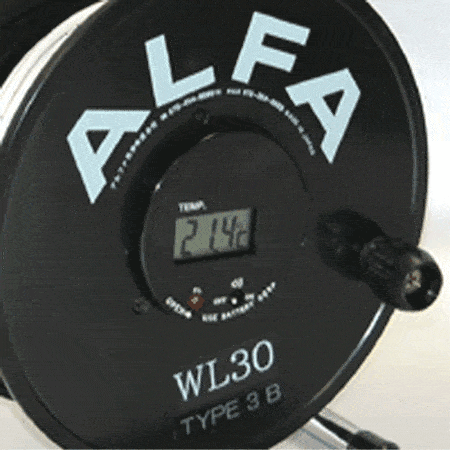

| 正面 | 側面 | 背面 | パネル |
|---|---|---|---|
 |
 |
 |
|
| 幅 190mm | 奥行 150mm | 高さ 260mm | 重さ 1.6kg |
| ALFA.JPロープ仕様：丸型、ステンレスワイヤー入、耐荷重約15kg、継ぎ目なし、最小目盛:1cm |
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| TYPE1 | TYPE2 | TYPE3 | TYPE4 | パーツ |
| ALFA ロープ式水位計 TYPE4 製品仕様 | |||
 |

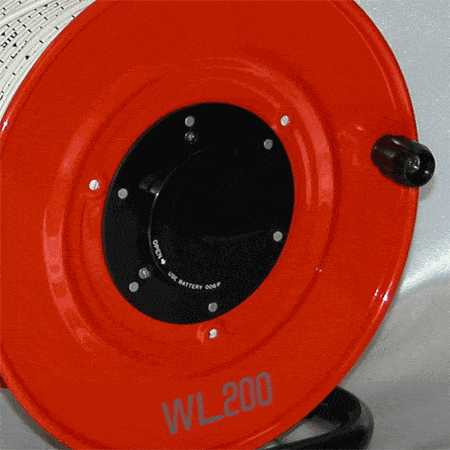

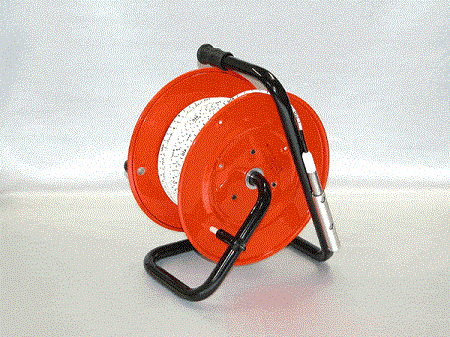

TYPE4（送料無料） 水位をブザー音で知らせる 006Pアルカリ乾電池9V 150m 200m 300m 400m ロープ直径φ約4.0mm 金属製リールケース（深井戸用） |
||
|---|---|---|---|
| 正面 | 側面 | 背面 | パネル |
|---|---|---|---|
 |
 |
 |
|
| 幅 250mm | 奥行 250mm | 高さ 320mm | 重さ 4.0kg |
|
ALFA.JPロープ仕様：丸型、ステンレスワイヤー入、耐荷重約15kg、継ぎ目なし、最小目盛:1cm
TYPE2仕様（ブザー音、赤色LED）は、別途ご注文頂けます。プラス￥9,900～（受注生産） |
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| オプション・交換部品 | センサー・専用錘 |
| 画像 Click タップ 拡大表示 | |
|---|---|
 |

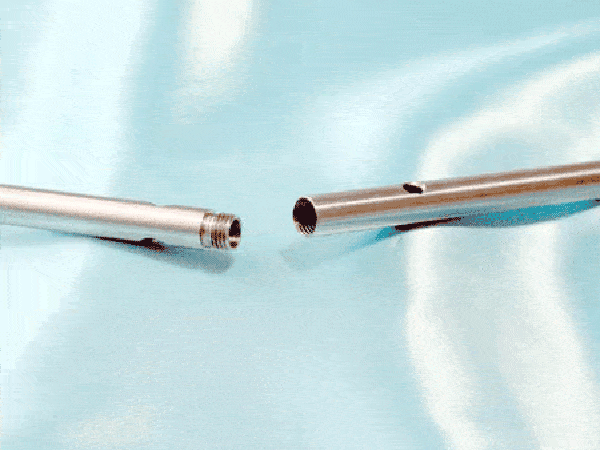

ねじ込み専用錘（A/B） |
| オプション | |
 |
海水仕様（導電率調整） |
| オプション | |
 |
センサー付きロープ（30 - 300m） |
| パーツ① | |
 |
WLブザーアンプ／WLキャップ |
| パーツ② | |
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| オプション・交換部品 | センサー・専用錘 |
 |
 |
 |
 |
| センサー | 選び方 | 専用錘(A) | 専用錘(B) |
|---|
| Aセンサー（直径φ20mm） ステンレス製 |
|---|
|
長さ約165mm、重さ約160g ねじ込み専用錘 (A) 装着可 |
| Bセンサー（直径φ13mm） ステンレス製 |
|
長さ約170mm、重さ約100g ねじ込み専用錘 (B) 装着可 |
| Cセンサー（直径φ10mm） ステンレス製 |
|
長さ約170mm、重さ約60g ねじ込み専用錘はありません Cセンサーは、オプション（別料金）製品です。 |
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| 標準仕様 | 各部名称 | 電池交換 | 取扱説明 |
| ALFA ロープ式水位計 標準仕様一覧表 | ||||
| 項目／TYPE | (1) | (2) | (3) | (4) |
|---|---|---|---|---|
| センサーA/B/C | 〇 | 〇 | 〇 | 〇 |
| ブザー音 | 〇 | 〇 | 〇 | 〇 |
| 赤色LED | － | 〇 | 〇 | － |
| デジタル温度計 | － | － | 〇 | － |
| 樹脂製リールケース | 〇 | 〇 | 〇 | － |
| 金属製リールケース | 〇 | 〇 | 〇 | 〇 |
| T1/2/4用ロープ | 〇 | 〇 | － | 〇 |
| TY3用ロープ | － | － | 〇 | － |
| アルカリ乾電池9V | 〇 | 〇 | 〇 | 〇 |
| LR44ボタン電池1.5V | － | － | 〇 | － |
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| 標準仕様 | 各部名称 | 電池交換 | 取扱説明 |
| ALFA ロープ式水位計 各部名称図 | |||
 |
|||
| (1) リールケース | (6) 空転防止ストッパー | ||
| (2) WLキャップ | (7) センサーホルダー | ||
| (3) WLブザーアンプ部 | (8) 正面側板（パネル） | ||
| (4) グリップ | (9) 背面側板（パネル） | ||
| (5) ハンドル | (A) 金属フレーム |
| 画像 Click タップ 拡大表示 | |||
|---|---|---|---|
 |
 |
 |
|
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| 標準仕様 | 各部名称 | 電池交換 | 取扱説明 |
| ALFA ロープ式水位計 電池交換方法 | |||
| 本体電源 | 水温計電源 | ||
|---|---|---|---|
 |
 |
 |
 |
| キャップを外し電池交換 | ビスを外し電池交換 | ||
| アルカリ乾電池9V角型 | LR44ボタン電池 1.5V | ||
|---|---|---|---|
 |
 |
||
| TYPE1.2.3.4共通 | TYPE3 | ||
| 購入時1個装着 | |||
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| 標準仕様 | 各部名称 | 電池交換 | 取扱説明 |
| ALFA ロープ式水位計 取扱説明書 | |||
 |
 |
 |
 |
| 取扱説明書 | アンプ交換 | ロープ交換 | カタログ |
| アルファ光学株式会社提供 |
|---|
| 取扱説明書（PDF） |
| アンプ部交換方法（PDF） |
| ロープ交換方法（PDF） |
| WLシリーズカタログ（PDF） |
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| 外形寸法表 | 外形図DATA | フリーソフト |
| ALFA ロープ式水位計 外形寸法表 | |||||
| 水位計 | 規格 | W | H | D | 重さ |
|---|---|---|---|---|---|
| TYPE1 | 30m | 190 | 260 | 150 | 1.5kg |
| 50m | 190 | 260 | 150 | 1.8kg | |
| 100m | 190 | 260 | 170 | 2.6kg | |
| TYPE2 | 30m | 190 | 260 | 150 | 1.5kg |
| 50m | 190 | 260 | 150 | 1.8kg | |
| 100m | 190 | 260 | 170 | 2.6kg | |
| TYPE3 | 30m | 190 | 260 | 150 | 1.6kg |
| 50m | 190 | 260 | 150 | 1.8kg | |
| 100m | 190 | 260 | 170 | 2.8kg | |
| TYPE4 | 150m | 250 | 320 | 250 | 4.0kg |
| 200m | 250 | 320 | 250 | 4.7kg | |
| 300m | 250 | 320 | 250 | 6.3kg | |
| 400m | 290 | 370 | 320 | 8.7kg | |
| W（横幅） H（高さ） D（奥行） 単位（mm） | |||||
| メニュー | 製品情報 | 共通仕様 | 外形図 |
| 外形寸法表 | 外形図DATA | フリーソフト |
| ALFA ロープ式水位計 外形図DATA |
 |
| 圧縮DATA | alfa_form.zip（137KB） | ||
|---|---|---|---|
| フォルダ | alfa_form | ||
| ファイル | alfa_form.xls / alfa_form.jww | ||
| 内容 | 外形図（外形寸法表）、各部名称図 | ||
